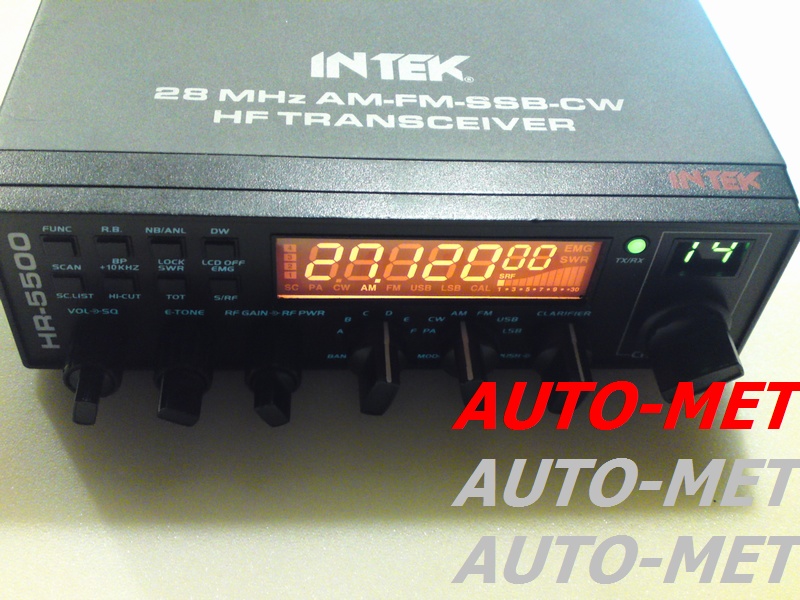

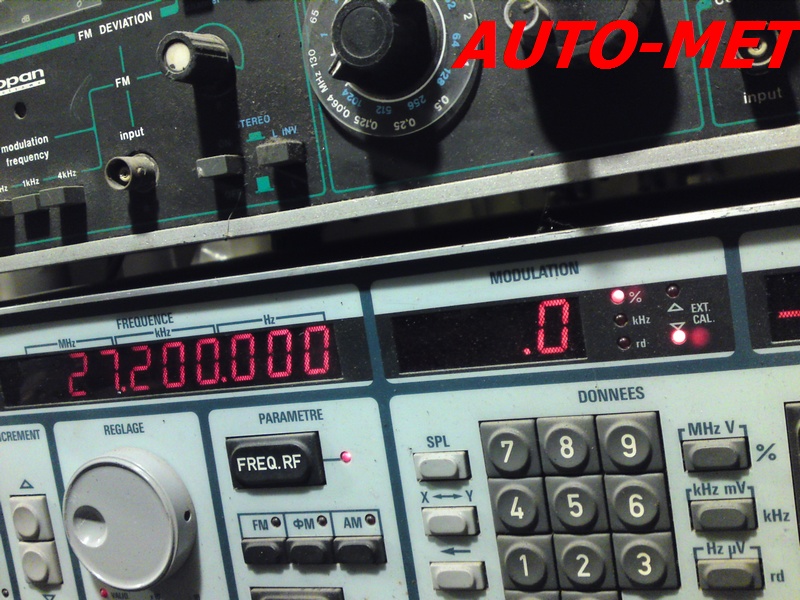

Prowadzimy kompleksowy serwis wszystkich modeli CB radio. Usuwamy wszystkie możliwe usterki ( jeśli jest dostęp do części). * NAPRAWA CB *Możemy również wprowadzić pewne modyfikacje w odbiorniku polegające na poprawie selektywności, czułości a także odporności na silne sygnały tzw. modulacja skrośna. * SERWIS CB RADIO NAPRAWA * Dużym mankamentem większości radii jest poziom szumów co można znacznie wyeliminować. Możliwe jest również zwiększenie mocy nadajnika. Także w radiach w standarcie niemieckim 1W AM gdzie po modyfikacji uzyskuje się 4-8W. * SERWIS CB RADII * Bardzo dobre efekty daje również poprawienie głębokości i głośności modulacji, która w wielu radiach jest fabrycznie blokowana m.in. ze wzgledów homologacyjnych. Do niektórych modeli istnieje możliwość dorobienia większej ilości kanałów lub pokrycie „dziur” w syntezie. Każde radio wychodzące z serwisu niezależnie od rodzaju zgłaszanej usterki jest dokładnie przetestowane i strojone na specjalistycznych przyrządach całkowicie GRATIS. Wykonujemy strojenie anten na samochodach.
* SERWIS CB RADII * NAPRAWA CB RADII * TUNING MODYFIKACJE CB RADIO *
* CB RADIO SERWIS * * SERWIS CB RADIO * * NAPRAWA CB RADIO * * NAPRAWA CB RADII * * CB RADIO NAPRAWA *
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
********************************************************************************************************
JAK DZIAŁA CB RADIO ? .. ZASADA DZIAŁANIA CB RADIO...JAK DZIAŁA CB ? .. ZASADA DZIAŁANIA CB ...
JAK DZIAŁA CB RADIO ? .. ZASADA DZIAŁANIA CB RADIO...JAK DZIAŁA CB ? .. ZASADA DZIAŁANIA CB ...
To typowy nadajnik i odbiornik pracujący na częstotliwości około 27 MHZ w odstępie kanałowym 5 lub 10 khz w zależności
od standardów w danym kraju. W fabrycznych CB radiach częstotliwości zawarte są w tzw. 40 ( CH ) kanałach lub w przypadku

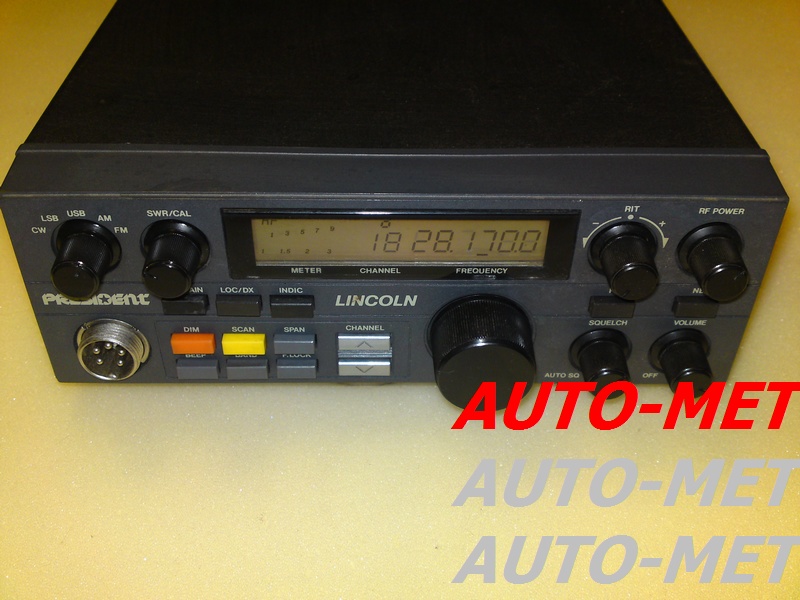

CB radia PRESIDENT LINCOLN 50 CH. Im większa ilość 40-stek tym mamy większy zakres częstotliwości obsługiwanych przez
CB radio. Proste radia to przeważnie jedna 40-stka ( tzw. podstawowa ) czyli kanały od 1- 40 zakres częstotliwości 26.960 - 27.400 MHZ,
Najbardziej popularne przesyłanie głosu realizowane jest za pomocą modulacji AM ( modulacja amplitudy ), trochę rzadziej występuje
modulacja FM ( modulacja częstotliwości ), jeszcze rzadziej modulacja wstęgowa ( USB, LSB ), najrzadziej modulacja CW.
Bardziej rozbudowane CB-radia posiadają wszystkie lub większość tych wymienionych rodzajów modulacji.
** ZASADA DZIAŁANIA NADAJNIKA CB RADIO : ** ZASIĘG NADAJNIKA CB RADIO **
** ZASADA DZIAŁANIA NADAJNIKA CB RADIO : ** ZASIĘG NADAJNIKA CB RADIO **
Częstotliwość nadajnika wytwarzana jest wstępnie w układzie pętli PLL + VCO lub VFO następnie kilkukrotnie jest wzmacniana
i modulowana w driverze końcówki mocy lub końcówce mocy. Głos przesyłany jest z mikrofonu i wzmacniany do odpowiedniego
poziomu we wzmacniaczu audio i dostarczany jest do modulatora. Standardowe radia CB posiadają moc przeważnie 4-10 W AM FM
i 20-40 W USB LSB.
Realny zasięg przy takich mocach między dwoma samochodami wyniesie około:
- Zasięg CB radio: miasto 3 - 10 km ( w zależności od rodzaju i stopnia zabudowań )
- Zasięg CB radio : poza miastem 10 - 25 km ( w zależności od ukształtowania terenu i wysokości )
Należy się kierować zasadą im dłuższa antena tym jej zysk przeważnie jest większy niż anten krótszych, oczywiście każda antena
powinna być w miarę możliwości dopasowana do około 50 ohm impedancji. Przyjmuje się, że SWR lub WFS ( współczynnik fali
stojącej w kablu ) powinien być nie większy niż 2 a najlepiej w przedziale 1 - 1,5 ( ideał to 1 ) .
Największy zasięg do uzyskania przez stację mobilną jest w przypadku gdy auto znajduje się na moście w okolicach zbiornika
wodnego lub rzeki. Najgorsze warunki do uzyskania dalekich zasięgów w paśmie CB to zabudowania, bloki tuż przy
samochodzie, niewłaściwe zamontowanie anteny ( np, przy nadbudówce, blachach itp )
- Zasięg CB radio między autem a stacją bazową ( antena na bloku stacjonarna ) : do 45 km.
** ZASADA DZIAŁANIA ODBIORNIKA CB RADIO ** ZASIĘG, CZUŁOŚĆ ODBIORNIKA CB RADIO **
** ZASADA DZIAŁANIA ODBIORNIKA CB RADIO ** ZASIĘG, CZUŁOŚĆ ODBIORNIKA CB RADIO **
Sygnał w.cz. jest dostarczony poprzez antenę + kabel do obwodów wysokich częstotliwości w odbiorniku
tam jest wstępnie filtrowany przez obwody LC i wzmacniany w pierwszym wzmacniaczu lub od razu w mieszaczu
i poddany pierwszej przemianie częstotliwości. Czasami jedna przemiana częstotliwości jest w zupełności wystarczająca
jednak przeważnie stosuje się podwójną przemianę w odbiorniku. Następnie sygnał jest demodulowany w końcowym
stopniu odbiornika i wzmacniany we wzmacniaczu małej częstotliwości ( sygnał audio ).
Standardowa czułość odbiornika w CB radiu to przeważnie ok 0,5 mikro volta. Pozostaje jeszcze poziom szumów
własnych generowanych przez odbiornik co ma bardzo duży wpływ w przypadku odbioru słabych sygnałów.
Poziom szumów w eterze + szumy anteny + szumy kabla są mniej więcej właśnie w okolicach 0,5 - 1 mikro volt
więc dalsze zwiększanie czułości odbiornika poniżej 0,5 mikro volta jest bez zasadne ( zewnętrzne wzmacniacze RX )
*********************************************************************************************
CZĘSTE PYTANIA dotyczące CB RADII.., ZASIĘGU CB, ZAKŁÓCEŃ ODBIORU itp.....
CZĘSTE PYTANIA dotyczące CB RADII.., ZASIĘGU CB, ZAKŁÓCEŃ ODBIORU itp.....
** Jak zwiększyć zasięg CB ? **
** Jak zwiększyć zasięg CB ? **
Odpowiedź : kieruj się poniższymi zasadami :
- Dobierz możliwie jak najdłuższą antenę ( optymalnie najlepsze 130 cm - 160 cm )
z możliwie grubego bata ( szprychy ) - cienkie baty mają większe kłopoty ze strojeniem SWR
- Unikaj podróbek anten, które również nie za dobrze się stroją - dobrym sprawdzonym producentem
anten jest firma PRESIDENT ( niestety również często spotykane są podróbki )
- Antenę umieść w najwyższym punkcie samochodu i przeprowadź jej dostrojenie. SWR przy oryginalnach
antenach firmy PRESIDENT można wyregulować w granicach 1 - 1.1.
- Dalsze czynniki mające wpływ na polepszenie lub wydłużenie zasięgu są już ściśle powiązane z radiem CB
i miejscem usytuowania samochodu. W terenie zabudowanym bloki + konstrukcje stalowe itp. zasięg będzie
gorszy. Najlepszym wyborem będą CB radia o małym poziomie szumów własnych odbiornika z poprawioną
modulacją nadajnika i mocą nadawania 4 - 30 W. Dalsze zwiększanie mocy nadajnika będzie w większości
przypadków powodować problemy ze zrozumiałą modulacją w AM.
- Idealnym rozwiązaniem będzie jeśli nasz rozmówca również stosuje się do tych zasad ..
** Jak pozbyć się zakłóceń w CB radiu ? **
** Jak pozbyć się zakłóceń w CB radiu ? **
Odpowiedź : kieruj się poniższymi zasadami :
- oczywiście chodzi o zakłócenia w odbiorniku. Nie wiele jest radii na rynku z dobrym nisko szumnym
odbiornikiem ale takie należy wybierać. Trzeba tu wyraźnie rozgraniczyć radia, które " wrzeszczą " po
wpięciu anteny od zakłóceń zewnętrznych. Zakłócenia mogą być chwilowe od miejsca, w którym przebywamy
( urządzenia przemysłowe, szpitalne, latarnie uliczne generują zakłócenia w paśmie CB )
albo od samochodów, motocykli, które akurat nas mijają i ich instalacje są przyczyną tych, że zakłóceń. Również
nasz samochód może być ich źródłem. Będą to charakterystyczne trzaski, szumy lub burczenia czasami piski.
Po dłuższym przysłuchiwaniu się naszym zakłóceniom będziemy mogli stwierdzić czy są one zawsze
czy chwilowo. Jeśli są ciągle to najprawdopodobniej nasz samochód jest ich źródłem.
Wystarczy udać się w miejsce oddalone od miasta i przeprowadzić kilka prób np. zgasić silnik i zobaczyć czy
przypadkiem w odbiorniku nie jest zdecydowanie ciszej i przyjemniej. Niektóre auta wyposażone w specyficzną
elektronikę generują zakłócenia przy wciśnięciu jakiegoś przycisku lub wyboru biegu w skrzyni automatycznej.
np. HONDA ACCORD. Niestety 99.9 % tych zakłóceń jest wytwarzane drogą radiową więc nie mamy dużego
wpływu na ich usunięcie. Czasami nieznacznie pomaga przesunięcie anteny w okolicach tyłu samochodu ale to
oczywiście ma wpływ na pogorszenie jej umiejscowienia . Filtry ANL i NB pomagają ale przy niskich sygnałach
również mają wpływ na zrozumienie naszego nadawcy ( tłumią wysokie tony ). Wszystkie auta wyposażone
w instalację gazową generują zakłócenia przez wtryskiwacze gazowe. Aby upewnić się czy zakłócenia przesyłane są
na pewno drogą radiową wypnij antenę i zobacz czy znikły czy są dalej.
** czy długość kabla antenowego ma znaczenie ? ** czy można przedłużyć kabel antenowy w CB ? **
** czy długość kabla antenowego ma znaczenie ? ** czy można przedłużyć kabel antenowy w CB ? **
Odpowiedź : kieruj się poniższymi zasadami :
- nic strasznego się nie stanie zakładając, że kabel + jego łączenia są w pełni sprawne.
Co nie oznacza, że w każdym przypadku będzie idealnie ...
Zasada jest prosta : Jeśli radio i antena mają impedancję 50 ohm to długość kabla antenowego nie ma znaczenia.
Natomiast jeśli antena ma przykładowo impedancję 70 ohm to kabel antenowy będzie działał jak transformator
i wtedy jego długością możemy stroić antenę ( oczywiście w pewnym zakresie częstotliwości )
Mimo wszystko dobrze jest skontrolować SWR po przedłużeniu kabla szczególnie jeśli mamy do czynienia
z tanimi antenami, które nie trzymają parametrów. I szczególnie jeśli mamy do czynienia z CB radiem
wrażliwym na źle dostrojoną antenę np. PRESIDENT LINCOLN, HR 2510, HR2600 opartych o końcówkę
mocy TX MRF477 MOTOROLA.
*****************************************************************************************
** TUNING CB RADIA ** POLEPSZENIE PARAMETRÓW ** JAK ZWIĘKSZYĆ OSIĄGI CB RADIA ? **
** TUNING CB RADIA ** POLEPSZENIE PARAMETRÓW ** JAK ZWIĘKSZYĆ OSIĄGI CB RADIA ? **
- największy wpływ na zasięg ma rodzaj i wysokość zamontowania anteny
- aby zwiększyć głośność przesyłanego głosu należy pozbyć się ograniczników w naszym RADIU CB i podnieść
poziom modulacji stosując odpowiednie przeróbki w torze m.cz lub stosując mikrofon ze wzmocnieniem.
- zwiększenie mocy nadajnika to kolejny krok. W radiach z fabryczną mocą około 4 W można uzyskać moc
8 - 10 W nie tracąc modulacji w AM. To nie dużo więcej około 1/2 S ale tylko tyle można uzyskać.
- Zmniejszenie poziomu szumów własnych odbiornika i polepszenie stosunku sygnał / szum wpłynie
na komfort naszego odbioru szczególnie małych dalekich sygnałów. Stosuje się w tym celu specjalne
mieszacze na tranzystorach FET lub MOS-FET, często są to mieszacze podwójnie zrównoważone mające
niskie szumy własne, dużą odporność na zakłócenia intermodulacyjne oraz duże wzmocnienie.
- Jeśli podczas dni, w których jest silna propagacja słyszymy w naszym odbiorniku dalekie stacje z innych krajów
np. Włosi, Hiszpanie to znak, że nasz odbiornik nie posiada dużej selektywności i przebijają się stacje z kanałów
odstrojonych o 5 KHZ. Aby to zmniejszyć stosuje się specjalne filtry kwarcowe lub ceramiczne na częstotliwości
pośrednie w odbiorniku 455 KHZ 465 KHZ 10.695 MHZ 10.7 MHZ.
-- W niektórych radiach istnieje możliwość rozszerzenia ilości kanałów, pokrycia " dziur " syntezy .
***************************************************************************************
** BUDOWA CB RADIO ** BUDOWA CB RADII ** SCHEMAT BLOKOWY CB RADIO **
** BUDOWA CB RADIO ** BUDOWA CB RADII ** SCHEMAT BLOKOWY CB RADIO **
- wzmacniacz małej częstotliwości ( przeważnie wspólny dla odbiornika i nadajnika )
- mikrofon / głośnik
- klucz RX /TX - przełącznik napięć miedzy nadajnikiem a odbiornikiem
- odbiornik CB
- nadajnik CB
- pętla synchronizacji fazowej PLL
- układ VCO lub VFO - generator mieszacza
- układy pomiarowo - wskazujące moc nadajnika / poziom sygnału docierającego do odbiornika ( 1S -9 +30 db )
- układy cyfrowe ( odpowiedzialne w szczególności za pamięć użytkownika kanały + ustawienia )
****************************************************************************************
TYPOWE USTERKI W RADIACH CB to:
TYPOWE USTERKI W RADIACH CB to:
* CB radio nie włącza się / wyłącza się .......
* CB radio włącza się ale nie działa odbiornik i nadajnik
* CB radio trzeszczy - zakłócenia w audio lub po stronie samochodu
* nie działa mikrofon lub działa okresowo w CB radiu
* CB radio włącza się lecz nic nie słychać w głośniku ( s-metr działa )
* CB radio trochę szumi ale odbiór jest bardzo słaby
* odbiór świetny ale nikt nie odpowiada ( nie działa TX lub MIC )
* radio CB "piszczy" w momencie nadawania
* krótki zasięg zarówno nadawczo jak i odbiorczo.
* w RADIU CB trzeszczy mikrofon - słychać charakterystyczne trzaski
* pozostałe usterki w CB radiach to rzeczy związane z pojedynczymi elementami typu
przełącznik, potencjometr, wyświetlacz LCD lub LED, przełącznik zmiany kanałów,
diody LED lub żarówki odpowiadające za podświetlenie lub inne informacje.
****************************************************************************
-- PARAMETRY TECHNICZNE RADII CB -- SPECYFIKACJA TECHNICZNA CB RADII --
-- PARAMETRY TECHNICZNE RADII CB -- SPECYFIKACJA TECHNICZNA CB RADII --
* Ilość kanałów modulacja
* 40 AM/FM/USB/LSB/CW
* Moc wyjściowa 4 W AM/28 W FM,
34 W USB-LSB (PEP)
34 CW CW
* Częstotliwość 26,000 MHz - 29,900 MHz
* Czułość przy 20 dB Sinad
0,5 uV - 115 dBm (AM)
0,25 uV - 116 dBm (FM)
0,225 uV - 118 dBm (USB/LSB/CW)
* Selektywność - między kanałami 10khz 60 - 85 dB
* Impedancja anteny 50 Ohm
* Zasilanie 13,2 V
